广东锡华 XH-431 过滤性测试机应用案例｜薄膜白色母粒 FPV 检测解决鱼眼晶点问题

户名称：广东佛山某新材料有限公司

客户简介：薄膜级白色母粒专业生产厂家，产品供应国内多家流延膜、吹膜生产企业

配套设备：广东锡华 XH-431-EN 过滤性测试机

一、客户痛点

该企业主营钛白粉 PE 白色母粒，产品供给下游塑料薄膜工厂。在供货过程中，下游客户反馈成品薄膜表面频繁出现鱼眼、晶点、白点缺陷，批次质量波动大。

1. 原有检测方式依靠人工吹膜制样、肉眼观察，只能定性判断，无量化检测数据，不同技术员判定结果差异较大；
2. 钛白粉、分散剂等原料批次品质波动，混炼工艺调整后，颜料团聚问题无法提前检出；
3. 质量问题在薄膜厂家上机生产后才暴露，极易引发退货、索赔，造成较大经济损失；
4. 客户需要搭建标准化 FPV 检测实验室，依靠过滤压力值 FPV 量化颜料分散等级，出具正规检测报告满足下游客户审核要求。

二、设备选型方案

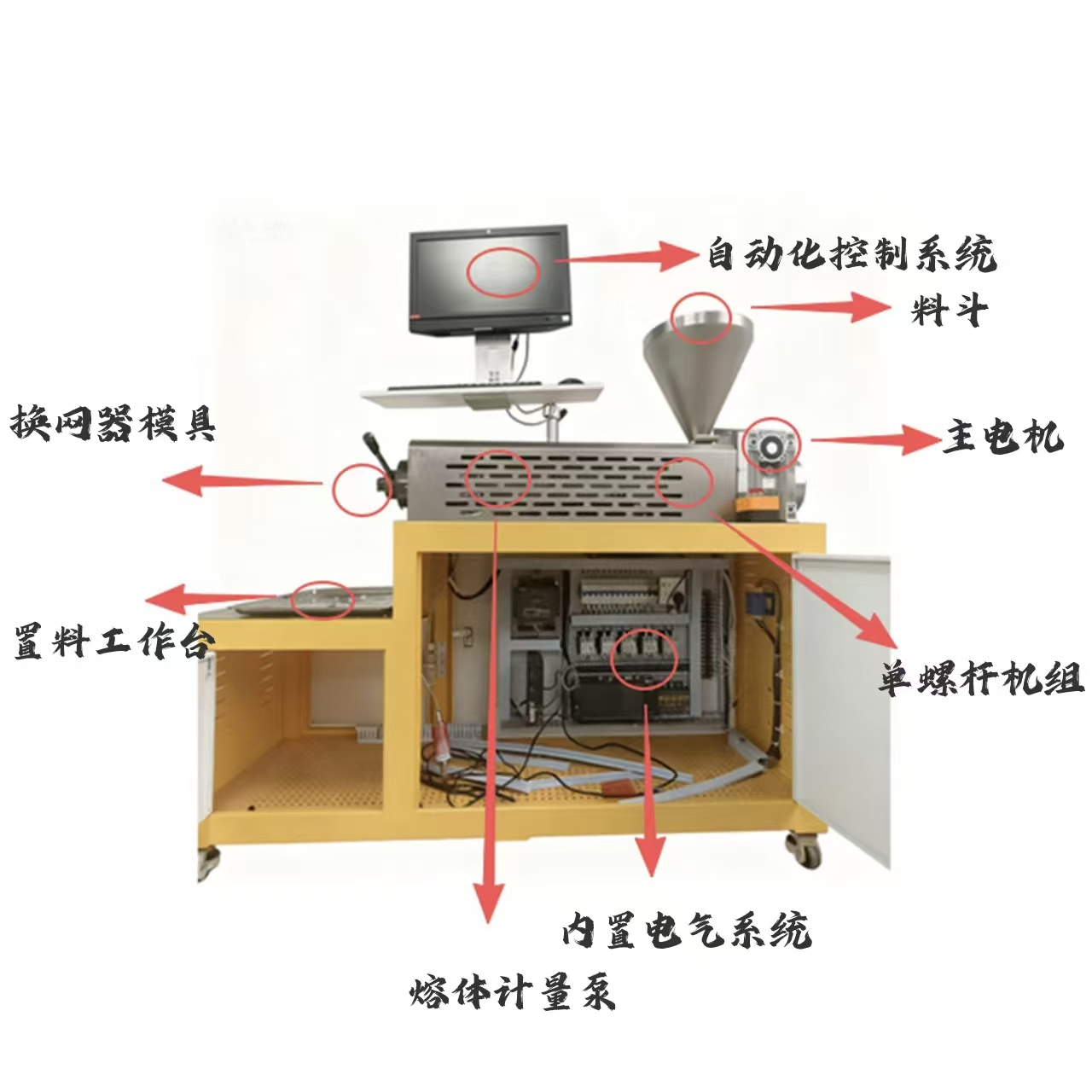

客户选用广东锡华 XH-431-EN 过滤性测试机（FPV 过滤压力值测试仪），设备执行 EN13900-5 国际标准，标配 25mm 螺杆、6 区独立温控、进口高精度压力传感器，配套专业测试软件，自动记录压力曲线、计算 FPV 数值，可直接导出 PDF 检测报告。 锡华技术工程师上门完成设备安装调试、操作人员实操培训，协助客户建立标准化 FPV 测试 SOP 检验流程。

三、测试方案与实施

1. 测试样品：PE 载体钛白粉白色母粒
2. 测试滤网：EN 标准多层组合滤网
3. 试验流程： 先测试纯 PE 基材获取基础压力数据；再将母粒与载体按固定比例混合投入设备熔融塑化，熔体经伺服熔体泵稳压输送，流过标准滤网组件，系统实时记录压力随时间变化曲线，自动计算 FPV 过滤压力升。FPV 数值越高，颜料团聚颗粒越多，分散性能越差；FPV 数值越低，颜料分散效果越好。

测试对比数据

• 优化前老配方母粒：FPV=2.1 bar/g，下游吹膜成品出现大量鱼眼缺陷；
• 调整分散剂配比并优化密炼混炼工艺后的样品：FPV=0.65 bar/g，薄膜晶点问题大幅减少。

四、项目落地效果

1. 来料检验：钛白粉、助剂原料进厂前开展 FPV 筛查，直接淘汰高 FPV 不合格原料，从源头规避质量隐患；
2. 配方研发：研发人员快速对比不同配方、混炼工艺的分散效果，配方迭代周期缩短 60%；
3. 生产线中控抽检：生产过程每小时抽样检测 FPV，实时监控生产波动，出现异常及时停机调整；
4. 成品出厂检测：每批次产品附带 XH-431 设备出具的 FPV 检测报告，作为交付凭证，提升下游薄膜客户信任；
5. 客诉下降：薄膜鱼眼、晶点相关客户投诉减少 85%，成品合格率显著提升。

五  、案例小结

          广东佛山薄膜母粒企业采购广东锡华 XH-431-EN 过滤性测试机，搭建符合 EN 标准的 FPV 检测实验室，量化白色母粒颜料分散性能，有效解决薄膜产品鱼眼晶点问题，实现来料检验、配方研发、生产巡检、成品出厂全流程品质管控，降低质量客诉风险。
